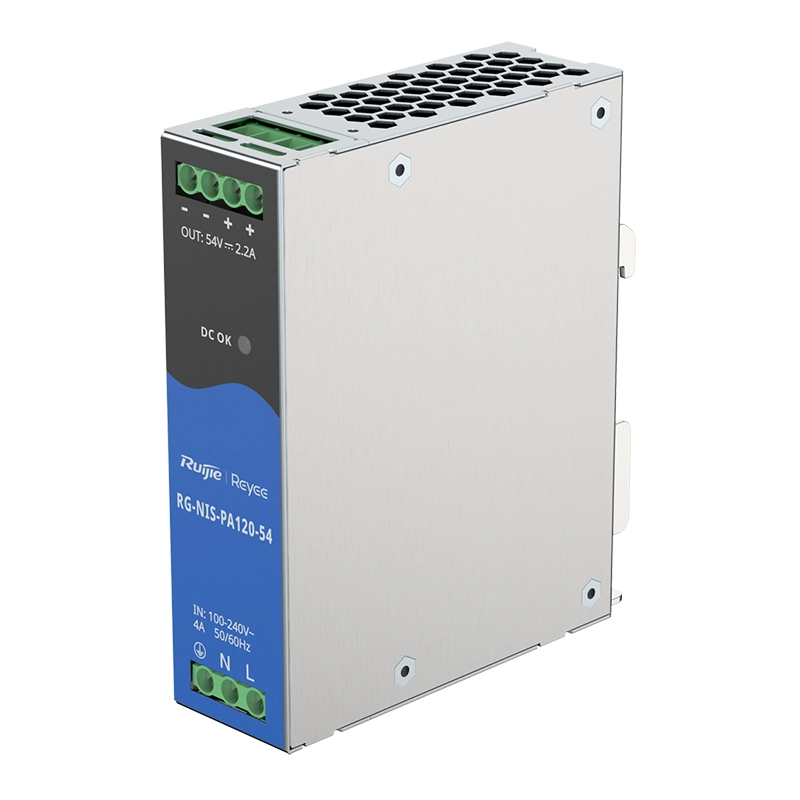

RG-NIS-PA120-54 – Alimentation industrielle 120 W 54 V
RG-NIS-PA120-54 – Alimentation industrielle 120 W 54 V
- Bloc d’alimentation industriel 120 W – Sortie 52.38 – 55.62 V DC
- Entrée 90 – 264 V AC – Courant max 4 A – Température –40 °C à +70 °C
- Protections intégrées – ESD 8 kV – Fanless – Rail DIN
- Voyant LED DC OK – Certification CE – MTBF > 150 000 h

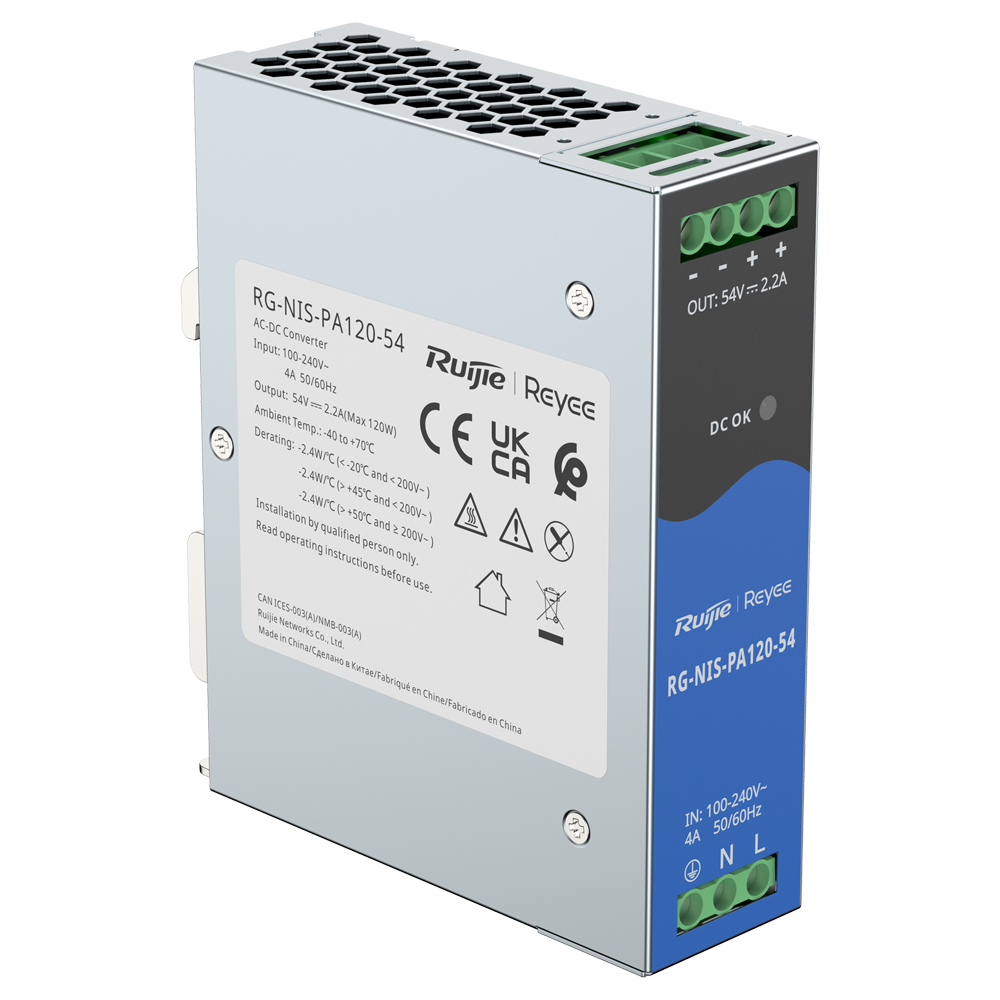

RG-NIS-PA120-54 | Bloc d’alimentation industriel 120 W – 54 V
Le Ruijie RG-NIS-PA120-54 est une alimentation industrielle haute fiabilité conçue pour les commutateurs RG-NIS Series. Elle délivre une tension de sortie stable de 52.38 – 55.62 V DC avec un courant maximal de 2.2 A et une puissance totale de 120 W.
Ce module compact et silencieux fonctionne sans ventilateur (fanless), supporte une large plage d’entrée 90 – 264 V AC et une plage de température étendue de –40 °C à +70 °C.
Doté d’une conception robuste en métal et d’un montage sur rail DIN, il offre des protections intégrées contre les courts-circuits, les surintensités, les surtensions et les surchauffes, ainsi qu’une protection ESD jusqu’à 8 kV.
Il est conforme aux principales normes internationales de sécurité et de compatibilité électromagnétique.
Caractéristiques principales
- Puissance de sortie : 120 W – Tension de sortie : 52.38 – 55.62 V DC
- Entrée universelle : 90 – 264 V AC, 50/60 Hz – Courant d’entrée : 4 A
- Température de fonctionnement : –40 °C à +70 °C
- Protection : court-circuit, surintensité, surtension, surchauffe
- Protection ESD : décharge d’air 8 kV, contact 6 kV
- Conception fanless silencieuse – Dissipation thermique max : 410.4 BTU/h
- Montage sur rail DIN – Boîtier métallique robuste
- Voyant LED DC OK pour l’état de l’alimentation
- Altitude de fonctionnement : –500 m à +5000 m
- Certification : CE, EN 55032, IEC61000-4-2/4-4/4-5
Spécifications techniques détaillées
| Modèle | RG-NIS-PA120-54 |
| Tension d’entrée nominale | 100 – 240 V AC |
| Plage d’entrée | 90 – 264 V AC |
| Fréquence d’entrée | 50/60 Hz |
| Courant d’entrée max | 4 A |
| Tension de sortie | 52.38 – 55.62 V DC |
| Courant de sortie max | 2.2 A |
| Puissance de sortie max | 120 W |
| Protection contre les surtensions | Mode commun : 4 kV – Mode différentiel : 2 kV |
| Protection ESD | Air : 8 kV – Contact : 6 kV |
| Température de fonctionnement | –40 °C à +70 °C (dérating selon tension) |
| Température de stockage | –40 °C à +85 °C |
| Humidité | 5 % – 95 % (sans condensation) |
| Dimensions (L × P × H) | 35 × 100 × 125 mm |
| Poids net | 0.48 kg |
| Montage | Rail DIN |
| LED d’état | DC OK (vert) |
| Niveau sonore | Silencieux – Sans ventilateur |
| Altitude de fonctionnement | –500 m à +5000 m |
| Certification | CE, EN 55032, IEC61000-4-2/4-4/4-5, EN 61000-4-11 |
| MTBF | > 150 000 h |
