RG-PA150I-F – Module d’alimentation 150 W AC/HVDC 12 V
RG-PA150I-F – Module d’alimentation 150 W AC/HVDC 12 V
- Module d’alimentation 150 W – Sortie 12 V DC
- Entrée AC 100–240 V ou HVDC 240 V – 3 A max
- Redondance, hot-swapping et protections multiples
- Communication I2C – LED d’état – Revêtement conforme
- Compatible avec séries RG-S5760, RG-S6120, RG-CS85, etc.
RG-PA150I-F | Module d’alimentation 150 W AC/HVDC – 12 V

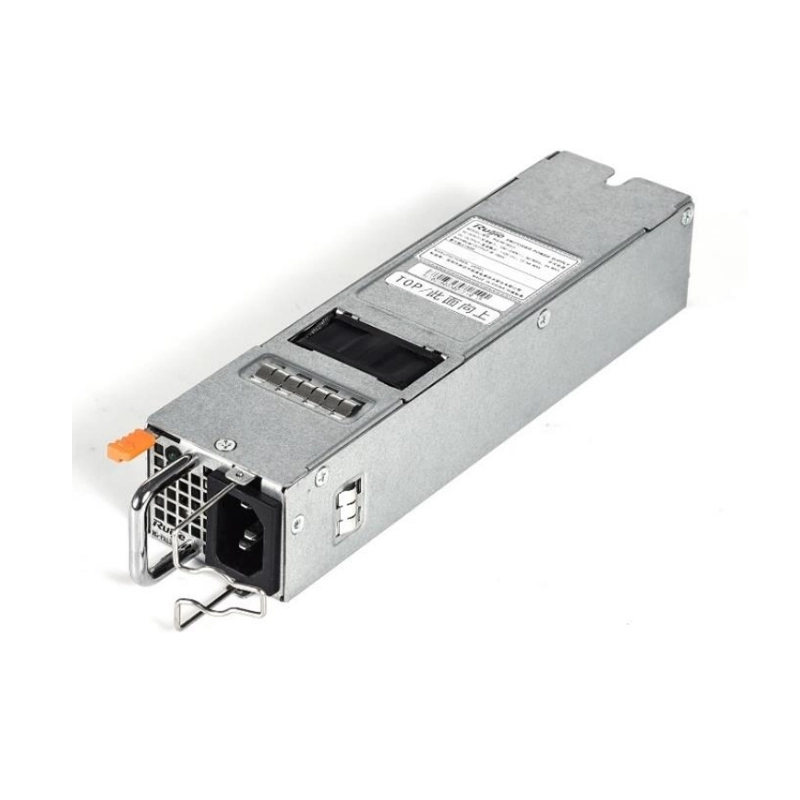

Le Ruijie RG-PA150I-F est un module d’alimentation professionnel haute fiabilité conçu pour les commutateurs réseau de la gamme Ruijie. Il délivre une puissance maximale de 150 W avec une tension de sortie stable de 12 V DC. Compatible avec une large plage d’entrée AC (100–240 V) et HVDC (240 V), il garantit des performances optimales dans les environnements critiques.
Grâce à sa redondance d’alimentation et sa fonction hot-swapping, il permet le remplacement à chaud sans interruption de service. Le RG-PA150I-F intègre également des protections avancées contre les surtensions, les surintensités, les sous-tensions et les courts-circuits, ainsi qu’un revêtement conforme pour protéger les circuits contre l’humidité, la moisissure et les fuites électriques.
Il prend en charge la communication I2C avec l’hôte et dispose d’un voyant LED d’état indiquant l’état de sortie.
Caractéristiques principales
- Puissance de sortie maximale : 150 W – Tension de sortie : 12 V DC
- Entrée AC : 100 V – 240 V AC, 50/60 Hz – Entrée HVDC : 240 V DC
- Redondance d’alimentation et hot-swapping sans arrêt système
- Protections multiples : surtension, surintensité, sous-tension, court-circuit
- Revêtement conforme – Protection contre humidité, moisissure, chocs électriques
- Communication I2C intégrée pour surveillance
- Voyant LED indiquant l’état d’alimentation
- Refroidissement arrière vers l’avant – fonctionnement fiable jusqu’à +55 °C
Spécifications Techniques Détaillées
| Modèle | RG-PA150I-F |
| Tension d’entrée nominale | AC 100 – 240 V, 50/60 Hz HVDC 240 V DC |
| Tension d’entrée maximale | AC 90 – 290 V, 47 – 63 Hz HVDC 192 – 288 V DC |
| Courant d’entrée maximal | 3 A |
| Courant de fuite d’entrée | ≤ 3.5 mA |
| Tension de sortie | 12 V DC |
| Courant de sortie maximal | 12.5 A |
| Puissance de sortie maximale | 150 W |
| Dimensions (L × P × H) | 196 × 50.5 × 40 mm |
| Poids net | 0.55 kg |
| Flux d’air | Arrière vers l’avant |
| Température de fonctionnement | -10 °C à +55 °C |
| Température de stockage | -40 °C à +70 °C |
| Humidité de fonctionnement | 5 % – 95 % (sans condensation) |
| Altitude de fonctionnement | 0 – 5000 m |
| Câble d’alimentation requis | 10 A |
| LED d’état | Allumé : sortie normale Éteint : absence ou défaut de sortie |
| Commutateurs compatibles | RG-S5760C-24GT8XS-X, RG-S5760C-48GT4XS-X, RG-S6120-20XS4VS2QXS, RG-CS85-48GT4XS-D, RG-CS86-20XS4VS2QXS-D, etc. |
