RG-PA1600I-F – Module d’alimentation 1600 W AC/HVDC 12 V
RG-PA1600I-F – Module d’alimentation 1600 W AC/HVDC 12 V
- Module d’alimentation 1600 W – Sortie 12 V / 5 VSB
- Entrée AC 100 – 240 V ou HVDC – Courant max 16 A
- Redondance 1+1 – Hot-swapping – Communication I²C
- Protections multiples – Revêtement conforme – Voyants LED
- Compatible avec séries RG-S7800C, RG-CS88, RG-N18000

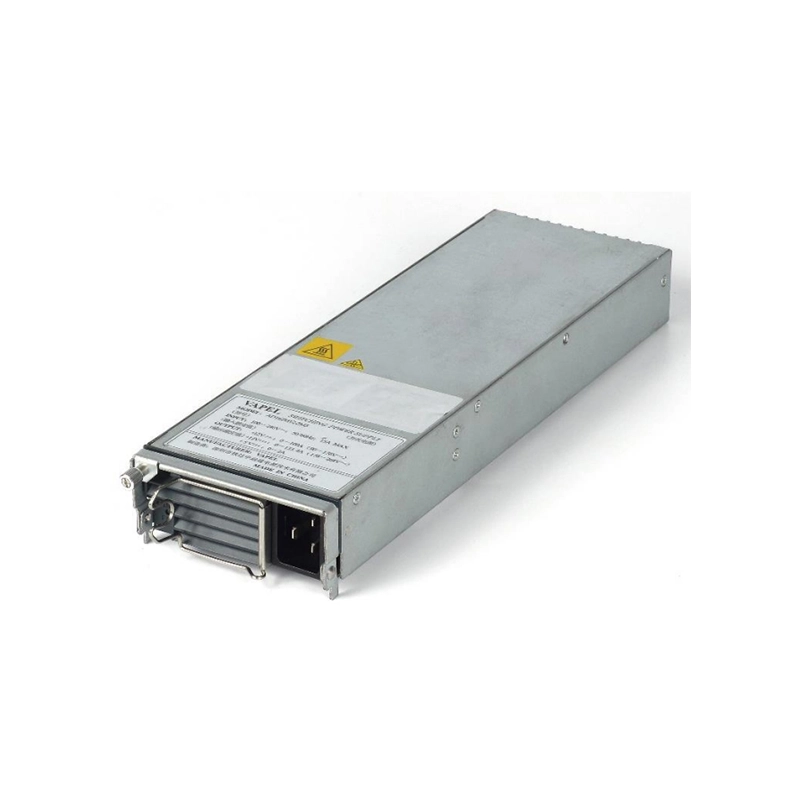

RG-PA1600I-F | Module d’alimentation haute puissance 1600 W – 12 V
Le Ruijie RG-PA1600I-F est un module d’alimentation AC/HVDC haute performance conçu pour les commutateurs haut de gamme des séries RG-S7800C et RG-CS88. Il fournit une tension de sortie stable de 12 V DC avec une puissance maximale de 1600 W, garantissant une alimentation fiable même pour les réseaux les plus exigeants.
Ce module prend en charge la redondance d’alimentation (1+1) et le hot-swapping, permettant un remplacement à chaud sans interruption de service.
Grâce à la communication I²C, l’hôte peut surveiller en temps réel l’état du module (puissance, courant, température). Il est également doté de protections avancées (surtension, surintensité, sous-tension, court-circuit) et d’un revêtement conforme qui protège contre l’humidité, la moisissure et les fuites électriques.
Caractéristiques principales
- Puissance de sortie maximale : 1600 W – Tension de sortie : 12 V DC
- Entrée AC : 100 – 240 V AC, 50/60 Hz – Entrée HVDC : 240 V DC
- Courant d’entrée maximal : 16 A – Courant de fuite ≤ 3,5 mA
- Sortie : 12 V jusqu’à 133,4 A – 5 VSB jusqu’à 2 A
- Redondance 1+1 – Hot-swapping – Communication I²C
- Protections : surtension, surintensité, sous-tension, court-circuit
- Revêtement conforme – Protection contre l’humidité, la moisissure et les fuites
- Voyants LED d’état : fonctionnement, alarmes, surchauffe, surtension, etc.
Spécifications techniques détaillées
| Modèle | RG-PA1600I-F |
| Tension d’entrée nominale | AC 100 – 240 V, 50/60 Hz HVDC 240 V DC |
| Tension d’entrée maximale | AC 90 – 290 V, 47 – 63 Hz HVDC 192 – 288 V DC |
| Courant d’entrée maximal | 16 A |
| Courant de fuite | ≤ 3,5 mA |
| Tension de sortie | 12 V / 5 VSB |
| Courant de sortie maximal | 100 A (90 – 176 V AC) 133,4 A (176 – 290 V AC) 5 VSB : 2 A |
| Puissance de sortie maximale | 1200 W (90 – 176 V AC) 1600 W (176 – 290 V AC) |
| Dimensions (L × P × H) | 327,5 × 101,5 × 40,7 mm |
| Poids net | 2,04 kg |
| Flux d’air | Avant → arrière |
| Température de fonctionnement | -10 °C à +55 °C |
| Température de stockage | -40 °C à +70 °C |
| Humidité | 10 % – 95 % (sans condensation) |
| Altitude de fonctionnement | -500 m à +5000 m |
| Câble d’alimentation requis | 16 A |
| Voyants LED |
|
| Commutateurs compatibles | RG-S7808C, RG-CS88-08, RG-N18007, RG-N18010, RG-N18012, RG-N18014, etc. |
